Tipos de conectores, tipos de recarga y modos de carga

La compañía eléctrica Endesa ha elaborado una interesante guía sobre el vehículo eléctrico accesible a través de Internet, que está bastante bien para aclarar diferentes conceptos y datos, o resolver dudas y preguntas frecuentes al público en general. Me ha dado pie a escribir este artículo.

A la hora de hablar de recargar vehículos eléctricos hay tres conceptos que a veces se entremezclan y pueden provocar incluso alguna confusión entre los usuarios. Estos son los tipos de conectores, los tipos de recarga y los modos de carga.

Empecemos por los tipos de conectores. El nombre ya lo indica, son en pocas palabras los diferentes tipos de enchufes, o de clavijas si preferís, que hay para conectar el vehículo eléctrico a la red de recarga. Sucede algo muy similar a lo que pasa con los enchufes domésticos, que según qué países pueden ser diferentes.

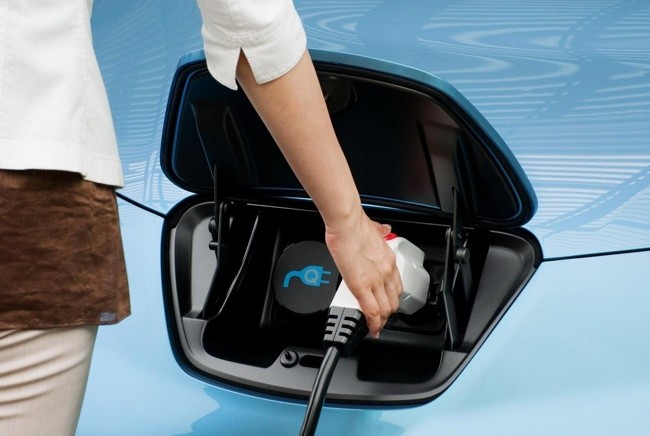

Conector SAE J1772

Tipos de conectores

Los tipos de conectores todavía no están estandarizados a nivel mundial. Así que hay varios enchufes, con diferente tamaño y propiedades. Ha habido un intento de unión entre los fabricantes alemanes y los norteamericanos con el sistema combinado, pero no se han puesto de acuerdo con los franceses y los japoneses.

Conector doméstico tipo schuko, responde al estándar CEE 7/4 Tipo F y es compatible con las tomas de corriente europeas. Tiene dos bornes y toma de tierra y soporta corrientes de hasta 16 A, solo para recarga lenta y sin comunicación integrada. Lo podemos encontrar en múltiples electrodomésticos.

Conector SAE J1772, o Tipo 1, a veces conocido también como Yazaki. Es un estándar norteamericano, y es específico para vehículos eléctricos. Mide 43 mm de diámetro. Tiene cinco bornes, los dos de corriente, el de tierra, y dos complementarios, de detección de proximidad (el coche no se puede mover mientras esté enchufado) y de control (comunicación con la red).
- Nivel 1: Hasta 16 A, para recarga lenta.
- Nivel 2: Hasta 80 A, para recarga rápida.

Conector Mennekes, o Tipo 2, es un conector alemán de tipo industrial, VDE-AR-E 2623-2-2, a priori no específico para vehículos eléctricos. Mide 55 mm de diámetro. Tiene siete bornes, los cuatro para corriente (trifásica), el de tierra y dos para comunicaciones.
- Monofásico, hasta 16 A, para recarga lenta.
- Trifásico, hasta 63 A (43,8 kW) para recarga rápida.

Conector Mennekes Tipo 2

Conector único combinado o CCS, se ha propuesto por norteamericanos y alemanes como solución estándar. Tiene cinco bornes, para corriente, protección a tierra y comunicación con la red. Admite recarga tanto lenta como rápida.

Conector Scame, o Tipo 3, también conocido como EV Plug-in Alliance, principalmente apoyado por los fabricantes franceses. Tiene cinco o siete bornes, ya sea para corriente monofásica o trifásica, tierra y comunicación con la red. Admite hasta 32 A (para recarga semi-rápida).

Conector CHAdeMO, es el estándar de los fabricantes japoneses (Mitsubishi, Nissan, Toyota y Fuji, de quien depende Subaru). Está pensado específicamente para recarga rápida en corriente continua. Tiene diez bornes, toma de tierra y comunicación con la red. Admite hasta 200 A de intensidad de corriente (para recargas ultra-rápidas). Es el de mayor diámetro, tanto el conector como el cable.

Conector combinado CCS

Tipos de recarga

Este apartado es bastante más simple. En principio se consideran cinco tipos de recarga según la velocidad de esta, es decir, cuánto tiempo lleva recargar las baterías, que depende directamente de la potencia disponible. Se suelen resumir en dos, recarga lenta y recarga rápida.

Recarga super-lenta, cuando la intensidad de corriente se limita a 10 A o menos por no disponer de una base de recarga con protección e instalación eléctrica adecuada. La recarga completa de las baterías de un coche eléctrico medio, unos 22 a 24 kWh de capacidad, puede llevar entre diez y doce horas.
Recarga lenta, también se puede llamar convencional o recarga normal. Se realiza a 16 A, demandando unos 3,6 kW de potencia. Recargar esas mismas baterías puede llevar entre seis y ocho horas.

Conector Scame

Recarga semi-rápida, en inglés se suele llamar quick-charge, menos rápida que la fast-charge. Se realiza a una potencia de unos 22 kW a 25 kW. Renault apuesta bastante por este tipo de recarga, por ejemplo con su cargador de bajo coste Camaleón, compatible con el Renault ZOE. La recarga puede llevar una hora u hora y cuarto.
Recarga rápida, la potencia que se demanda es muy alta, entre 44 y 50 kW. La recarga de esos 22 a 24 kWh de baterías puede llevar media hora. Lo normal es que no se haga una recarga del 100% sino en torno al 80% o 90%.
Recarga super-rápida, la potencia de recarga es todavía más alta que en la recarga rápida, aproximadamente el doble. Este tipo de recarga la utiliza por ejemplo Tesla Motors en su Tesla Model S, con una potencia entre 90 y 120 kW. Recargar unos 250 km de autonomía viene a requerir unos 20 minutos.
Recarga ultra-rápida, apenas se usa, y debe considerarse algo todavía experimental, en vehículos eléctricos a prueba con acumuladores de tipo supercondensadores (por ejemplo algunos autobuses eléctricos). La potencia de recarga es muy elevada (por encima de 130 o 150 kW), y en unos cinco o diez minutos se pueden recargar las baterías. En principio las baterías de iones de litio no soportan la temperatura tan elevada que provoca este tipo de recarga pues deteriora gravemente su vida útil.

Conector CHAdeMO

Modos de carga

Los modos de carga tienen que ver con el nivel de comunicación entre el vehículo eléctrico y la infraestructura de recarga (y por consiguiente la red eléctrica), y el control que se puede tener del proceso de carga, para programarla, ver el estado, pararla, reanudarla, o incluso volcar electricidad a la red.

Modo 1, sin comunicación con la red. Sería el que se aplica a una toma de corriente convencional con conector schuko.
Modo 2, grado bajo de comunicación con la red. El cable cuenta con un dispositivo intermedio de control piloto que sirve para verificar la correcta conexión del vehículo a la red de recarga. Podría seguir usándose un conector schuko.
Modo 3, grado elevado de comunicación con la red. Los dispositivos de control y protecciones se encuentran dentro del propio punto de recarga, y el cable incluye hilo piloto de comunicación integrado (por ejemplo los conectores SAE J1772, Mennekes, Combinado o Scame).
Modo 4, grado elevado de comunicación con la red. Hay un conversor a corriente continua y solo se aplica a recarga rápida (por ejemplo conector CHAdeMO).
